Алюминиевый и биметаллические радиаторы, монтаж и установка

Алюминиевые радиаторы приобрели большую популярность в устройстве систем отопления. Это обусловлено их высокой теплоотдачей, быстрым нагревом, легким весом и компактностью. Радиатор может быть изготовлен из нескольких отдельных элементов, соединенных резьбовым креплением или отдельного цельного массива. Для увеличения прочности и устойчивости к коррозии в состав алюминия вводят добавки в виде кремния, цинка или титана и покрывают внутреннюю поверхность батарей полимерным составом.

Расположение радиатора
Способы подключения
Крепление к стене
Радиаторные комплекты (футорки)
Радиаторные краны для подключения
Радиаторные комплекты для подключения и регулирования температуры
Схематические анимации подключения радиаторов

Технические параметры отопительных приборов позволяют использовать их в однотрубных и двухтрубных схемах разводок. Размещение радиаторов в системе отопления дома регламентируется строительными нормативами.

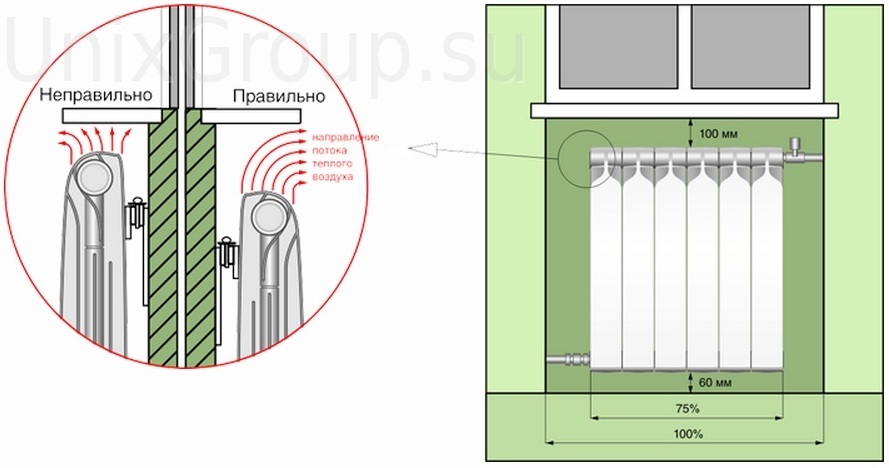

Расположение алюминиевых отопительных приборов и качество установки влияет на степень их теплоотдачи, работу всей системы обогрева дома и на общий вид помещения. Установку радиаторов осуществляют на основании следующих требований:

• Расстояние от стены до радиатора: 3-5 см.
• Расстояние от пола: 10-20 см.
• Расстояние до подоконника: 10-20 см.

Приборы должны находиться от поверхности стены на расстоянии более 2,5 см, от низа подоконника не менее 5 см, от покрытия пола свыше 6 см;

При установке под окном крайняя секция радиатора со стороны стояка не должна выходить за границу оконного проема;

Если температуру теплоносителя предполагается поднимать выше 105°C, то батареи отодвигают от стен на 10 см и устраивают экран.

Вышеперечисленные условия позволяют обеспечить хороший воздушный теплообмен, что сказывается на создании комфортного температурного режима в помещении.

Определяют количество кронштейнов для крепления алюминиевых батарей, основываясь на том, что на радиатор высотой 500 мм, длиной от 700 мм до 1500 мм. приходится 4 кронштейна. Если более длинный, то увеличиваем кол-во кронштейнов пропорционально.

Размечаем места установки крепежа, просверливают в стене отверстия глубиной 7-12 см, вставляют и фиксируют в них детали крепежа. Навешивают алюминиевые радиаторы на кронштейны и начинают подключение к трубопроводам.

Также обязательным условием являются футорки для подключения радиатора, радиаторный комплект. Все секционные радиаторы поставляются с 1" выходами, но к системе отопления как правило необходимо подключение 1/2". Тоесть к каждому радиатору подходит труба, размером 1/2" если это сталь, 16 мм сшитый полиэтилен или металлопластик, 20 мм если полипропилен. И поэтому необходим комплект переходников с 1" на 1/2" или 3/4", чтобы нормально соединиться с системой отопления.

Для того чтобы соединить радиатор с подающей и обратной трубой, необходимы радиаторные краны или клапаны. Тут есть 3 сегмента:

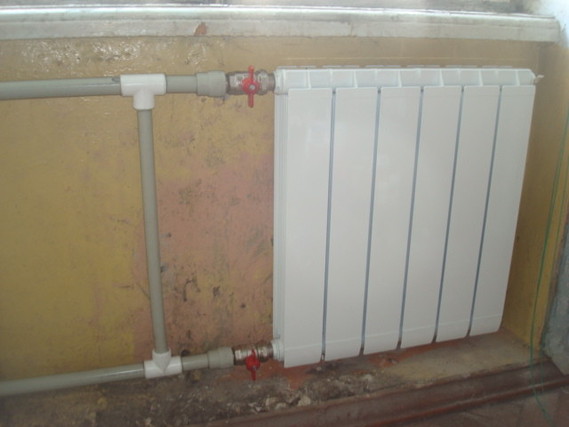

1. Шаровые краны для воды с американкой, ставятся на подающий трубопровод и обратный.
2. Радиаторные краны, ставятся на подающий трубопровод и обратный.
3. Термостатический клапан и запорный клапан, на подачу ставится термостатический, на обратку запорный клапан.

Самый правильный и эффективный и экономично выгодный вариант для подключение радиаторов отопления являются радиаторные комплекты, куда входит термостатический клапан, обратный клапан и термоголовка для регулирования температуры в помещении. Так как это 3 в 1 то цена выходит всегда выгоднее и дешевле чем покупать по отдельности.

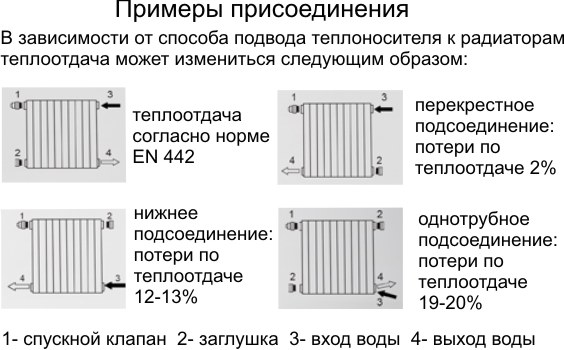

Для обеспечения циркуляции воды в разных типах систем используют различные виды подключения радиаторов к трубопроводу, а именно:

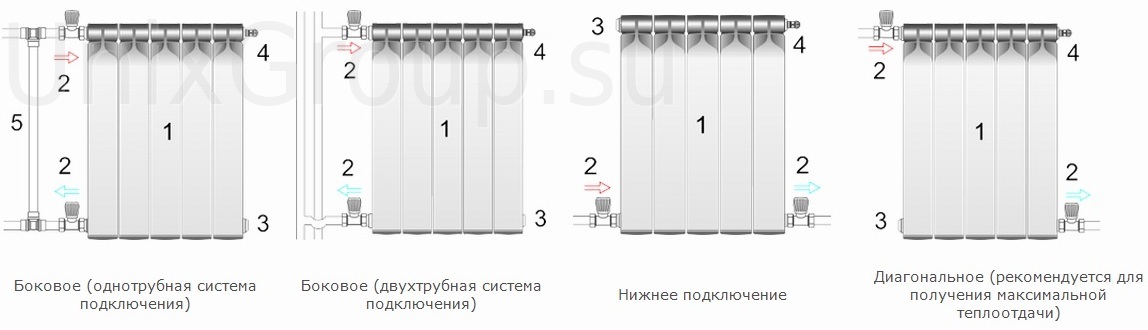

Диагональная схема: трубу, подающую горячую воду, крепят к верхнему патрубку прибора отопления, а для отвода воды (обратку) используют трубу, закрепленную с другой стороны, на нижнем отверстии.

Боковое подключение: подающую и отводящую трубы подсоединяют с одной стороны радиаторного блока, сверху и снизу соответственно.

Нижнее подключение: трубы подачи и отвода теплоносителя подключают к нижним патрубкам с разных сторон прибора отопления.

Наиболее эффективным способом установки алюминиевых радиаторов в частном доме является диагональное подключение. Это обусловлено большей теплоотдачей отопительных приборов и возможностью увеличения числа секций.

Алюминиевые радиаторы требуют проведения профилактической промывки один раз в год с целью удаления отложений на внутренних стенках секций.

При соблюдении всех требований к установке и подключению отопительных приборов обеспечивается качественная работа отопительной системы в целом.
