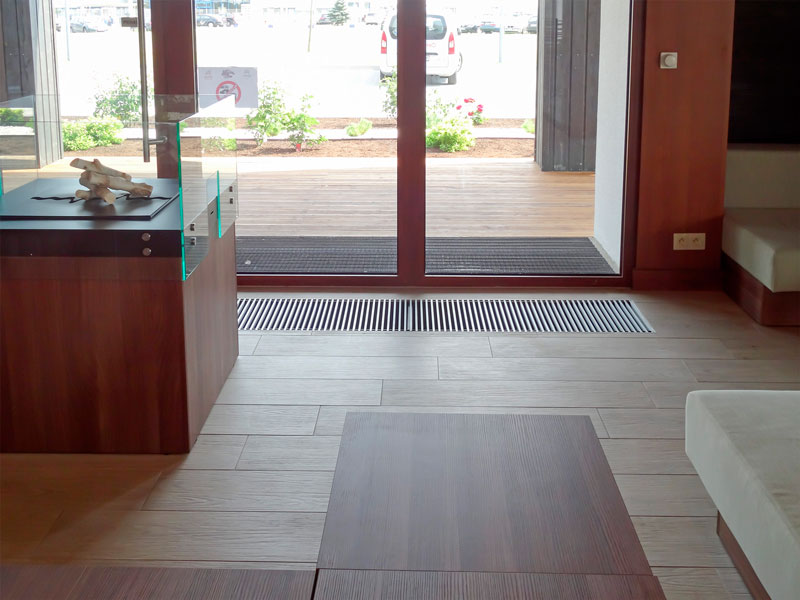

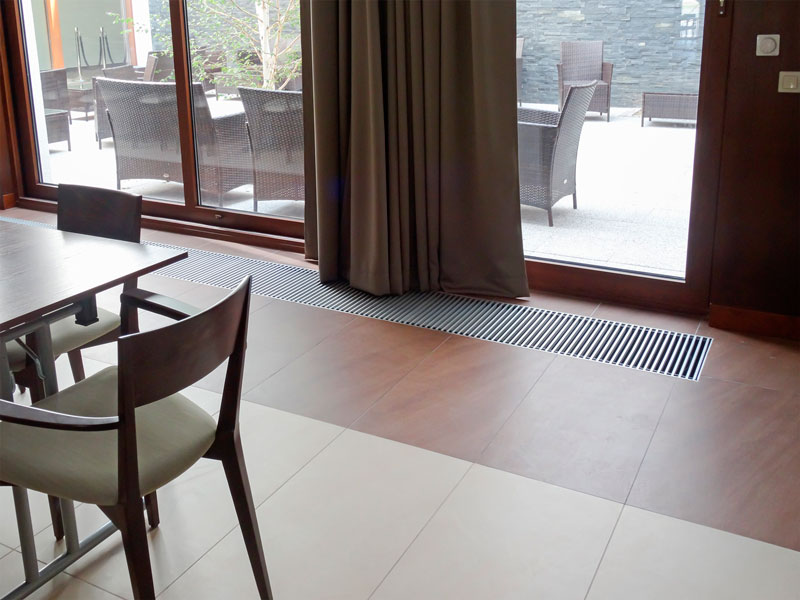

Управление внутрипольным конвектором с естественной конвекцией (без вентилятора)

Все встроенные конвекторы в пол должны работать или не работать, для этого ими необходимо управлять. Мы решили разделить стать на две части, в этой части поговорим о управлении конвекторами без вентиляторов. Данное управление не является сложным, так как здесь не задействовано электричество, и регулировка происходит на уровне гидравлики. Тоесть подача воды, перекрытие воды, и плавное поступление теплоносителя под действием автоматики для точного нагрева помещения.

• С помощью шаровых кранов
• С помощью регулировочных кранов
• С помощью термостатического и запорного клапана
• С помощью термоголовки
• С помощью термоголовки с выносным датчиком
• С помощью сервопривода

Разные производители по разному формируют стандартную комплектацию полового конвектора с естественной конвекцией, кто то рекомендует управлять гидравликой с помощью шаровых кранов, кто то рекомендует управлять сервоприводами и термоголовкой с выносным датчиком. Мы попробуем описать каждый из вариантов, для того чтобы вы выбрали именно тот способ, который подходит вам. Вся такая комплектация считается дополнительной, так как каждый монтажник, установщик выбирает разные схемы подключения:

Способ регулировки внутрипольного конвектора:

1. Ручное регулирование
2. Автоматическое регулирование

Ручное регулирование - это клапан, запорный кран с помощью которого подключен конвектор к системе отопения, поставил в положение включил/выключил руками и все. Схема проста, но требует постоянного вмешательства. Если вам жарко, подняли декоративную решетку конвектора и перекрыли подачу воды шаровым краном, если холодно, то же самое и открыли. Данная система эффективна в централизованном отоплении, где нет систем учета тепла в конкретной квартире. Как правило в новостройках, высоко этажных домах такой способ регулировки используется в 80% случаях. Если же у вас стоит система учета тепла или это частный дом, то тут необходимо автоматизировать систему управления гидравликой внутрипольного конвектора.

Автоматическое регулирование - это клапан с термоголовкой с выносным датчиком, сервоприводом или термостатом управления, который в автоматическом режиме перекрывает подачу теплоносителя в конвектор в теплые дни и запускает горячую воду в конвектор когда в помещении холодно.

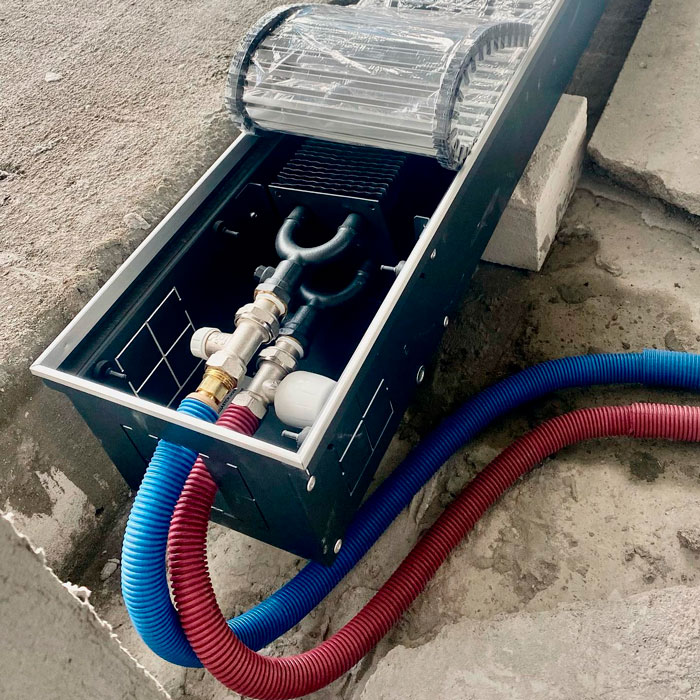

Управление конвектором: с помощью шаровых кранов (смотреть фото)

Самый простой и распространенный вариант регулировки, это с помощью шаровых кранов. Простое управление, включил/выключил. Так происходит когда сам монтажник принимает решение как установить конвектор не уведомляя клиента, так как такая схема самая легкая. Чтобы управлять вам необходимо будет поднять решетку, и открыть или закрыть шаровый кран. Или тепло или холодно.

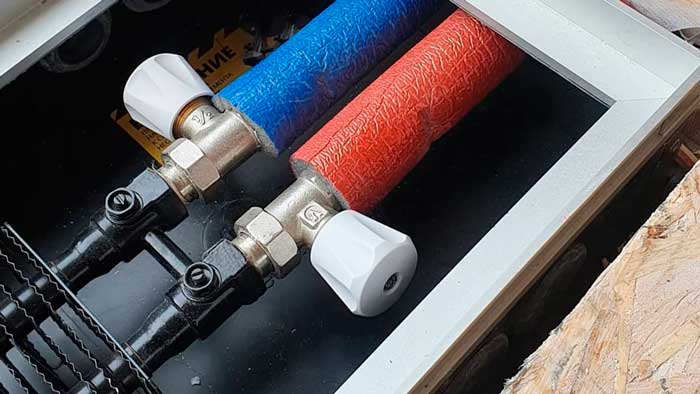

Управление конвектором: с помощью регулировочных (ручных) кранов

С помощью данного способа, конвектор можно и регулировать и полностью перекрывать и открывать.

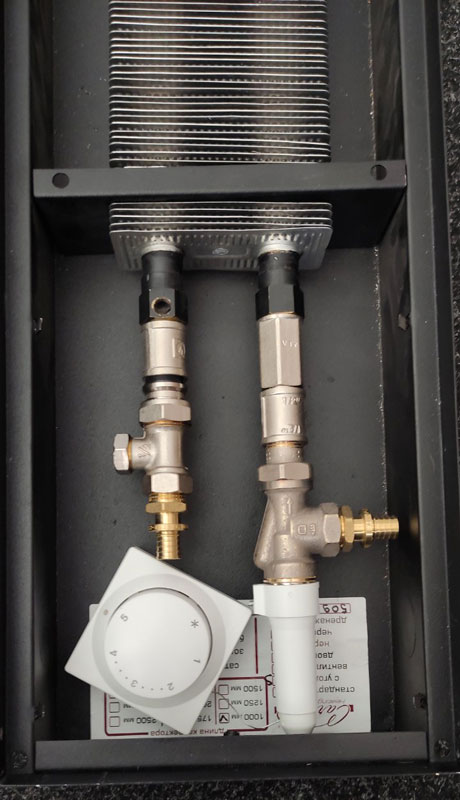

Управление конвектором: с помощью термостатического и запорного клапана (смотреть фото)

Этот способ похожий на управление шаровыми кранами, но при необходимости здесь есть возможность установить на термостатический клапан термоголовку с выносным датчиком, или сервопривод. Если такой необходимости нет, то вы можете просто колпачком открыть его полностью и закрыть все тем же колпачком, перекрыть подачу воды в конвектор. В половине случаев установщики выбирают подключение с помощью термостататического и запорного клапана.

Управление конвектором: с помощью термоголовки

Мы категорически не рекомендуем управлять конвектором с помощью термоголовки, как это делается при управлении простым радиатором отопления. Потому что термоголовка находится в коробе конвектора, а там завышенная температура, соответственно конвектор всегда будет закрыт для подачи воды, так как термоголовка снимает температуру не комнаты, а температуру в коробе конвектора.

Управление конвектором: с помощью термоголовки с выносным датчиком (смотреть фото)

Один из самых эффективным методов управления конвектором с естественной конвекцией. На термостатический клапан надевается термоголовка с выносным датчиком, тоесть от термостатической головки идет капилляр, как правило 2, 5, 8 м., который присоединен к термостату (термоголовке), ее устанавливают на стену и уже с помощью этого термостата регулируют температуру в помещении.

Управление конвектором: с помощью сервопривода

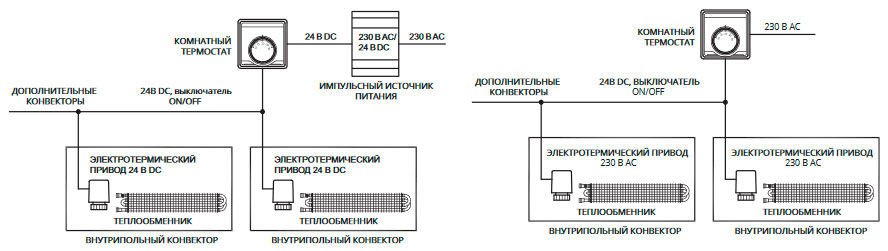

Внутрипольные конвекторы для отопления без тангенциального вентилятора для повышения удобства управления, дополняются сервоприводом и термостатом. Наличие данной системы автоматического регулирования внутрипольного конвектора с естественной конвекцией дает возможность установки необходимого температурного режима на термостате, который должен находиться в одном помещении с конвектором. При видимых температурных колебаниях термостат подает команду сервоприводу, установленному на входном вентиле обогревателя. Работа сервопривода заключается автоматической регулировке скорости потока теплоносителя в конвекторе. Необходимо определиться с оптимальной температурой в помещении, задать режим, который будет поддерживаться отопительной системой в автоматическом режиме. Сервопривод для отопления устанавливается в коробе конвектора на термостатический клапан.

Необходимое оборудования для управления с помощью сервопривода.

1. Комнатный термостат для внутрипольного конвектора
2. Сервопривод для конвектора Danfoss TWA-K
3. Термостатический клапан
4. Запорный клапан
