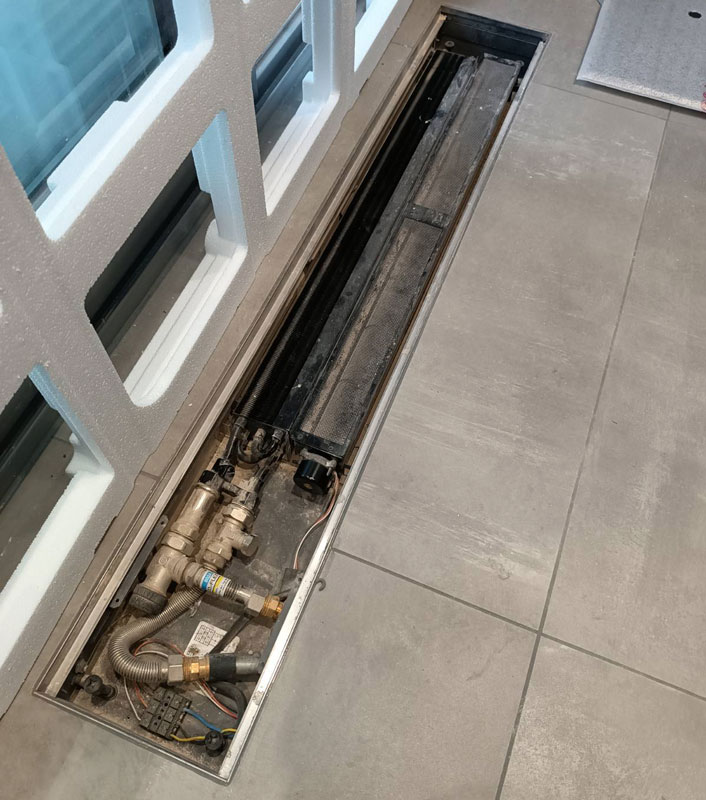

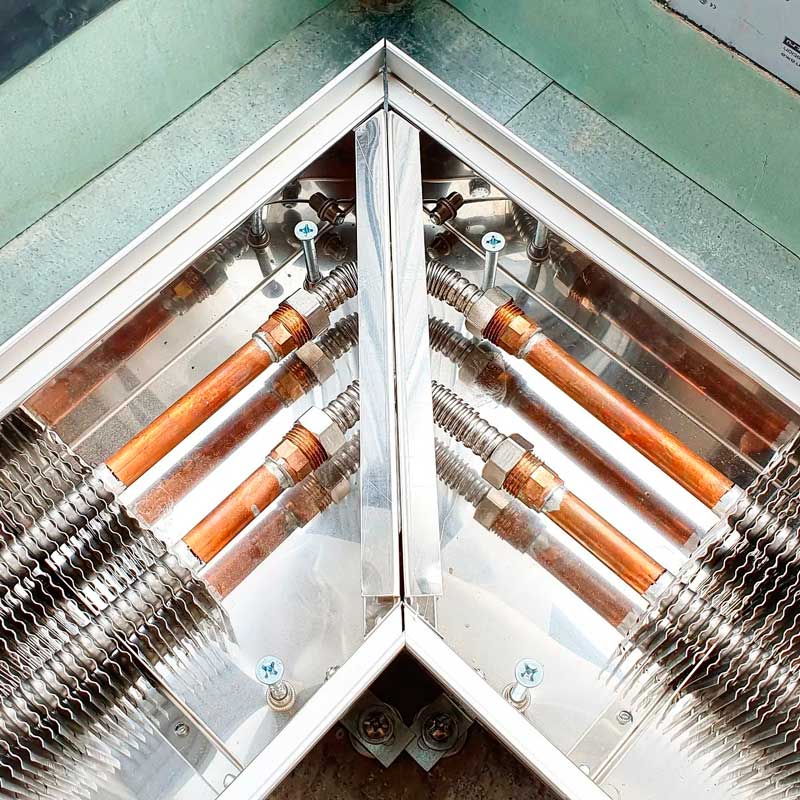

Каждый клиент, который задается вопросом покупки внутрипольного конвектора отопления, в первую очередь должен узнать как его правильно монтировать и установить в пол. Для этого мы опишем основные моменты установки встроенного в пол конвектора, которые рекомендуют все производители. Представляем вам фотогалерею монтажа внутрипольных конвекторов, которые у нас собираются от клиентов.

Размер ниши
Фиксация конвектора в полу
Отступы от окна и стен
С какой стороны теплообменник
Изоляция
Подключение к системе отопления
Электрическое подключение
Видео обучение

Гарантия на конвекторы купленные и смонтированные разными организациями остается в любом случае. Иногда монтажники говорят клиентам, что если монтаж делает не та компания которая продала конвекторы, то значит гарантия не распростроняется. Это не правда.

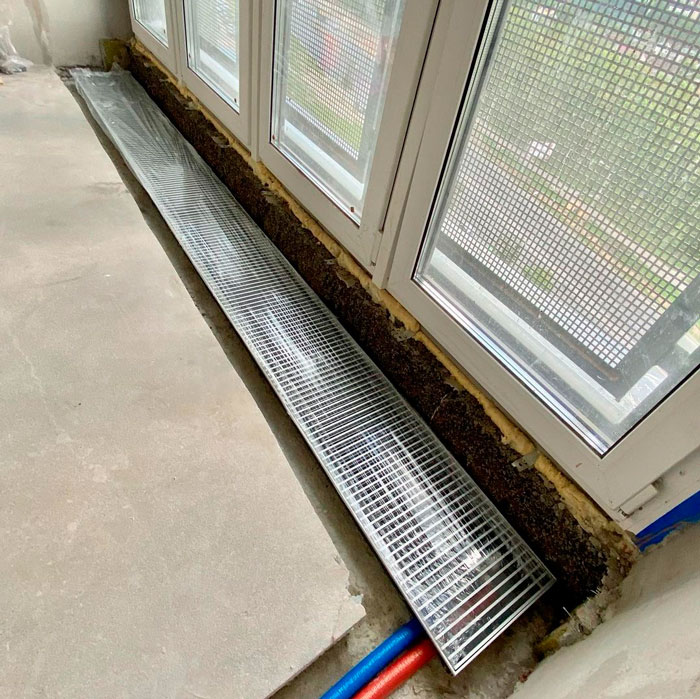

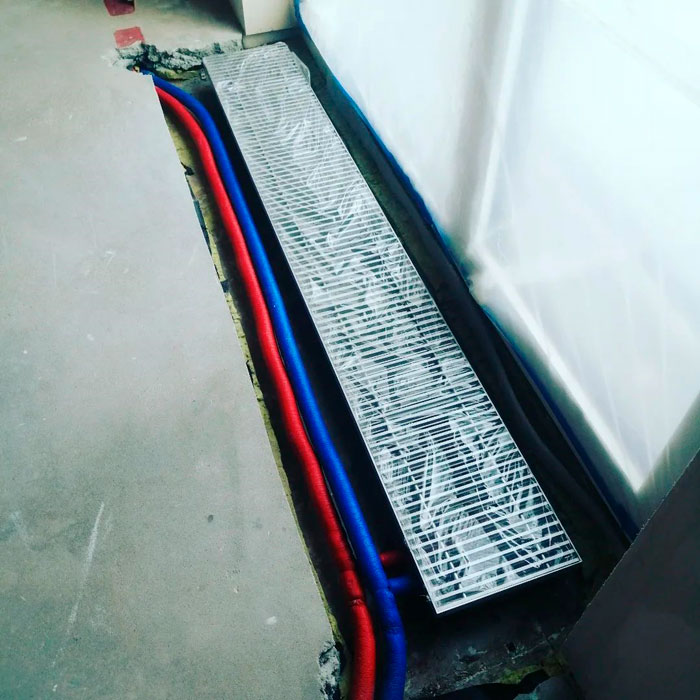

Допустимая глубина стяжки в пол, куда необходимо установить отопительный конвектор. Если по ширине можно брать больше, меньше, то глубина, размер категоричный. Если более 90 мм. не возможно углубиться, то и конвектор надо подбирать не более 90 мм. Все производители рекомендуют добавлять к фактической высоте конвектора +10 мм, для выравнивания короба по высота с помощью регулировочных болтов.

С шириной конвектора легче, так как от этого зависит только интерьер и показатели теплоотдачи. Чем шире конвектор, тем выше эффективность. Поэтому если нет возможности выбрать внутрипольный конвектор с хорошей глубиной, то тогда желательно увеличить ширину, чтобы правильно циркулировал воздух. Рекомнендуемая ширина конвектора 250-350 мм.

Длина конвектора должна быть не менее 70% от остекления, где планируют установку внутрипольной батареи. Рекомендуемая длина 80-90% от остекления, так как конвектор помимо отопления еще должен выступать тепловой завесой и снимать запотевание окна. Предлагаем ознакомиться с нашей отдельной статьей "Как выбрать внутрипольный конвектор" где вы получите полные консультации от А до Я.

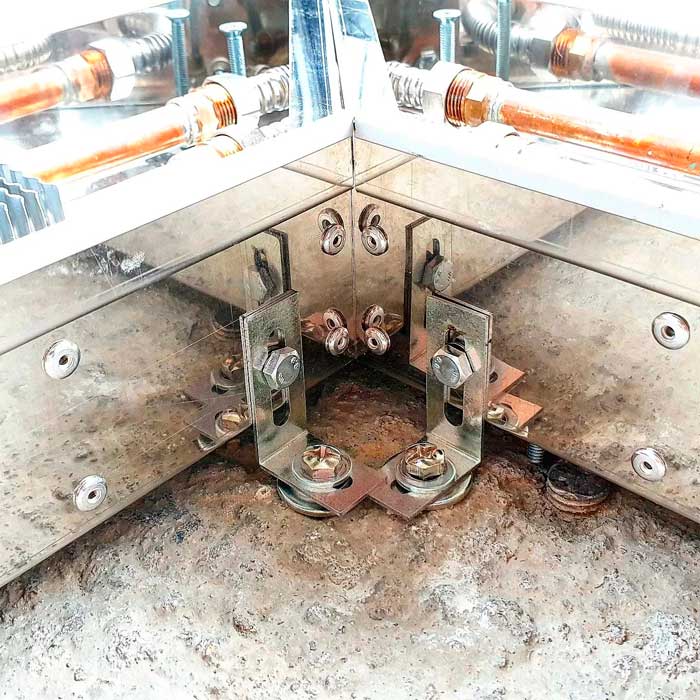

Фиксация бетоном - один из самых распространенных методов, когда в установленный конвектор в подготовленной нише заливается бетоном. Это самая надежная конструкция, в связи с тем, что на отопительный прибор можно наступать, ходить по нему и ничего у вас не перекосится. В стандартной поставке есть крепление конвектора к бетонной плите, а также регулировочные болты, чтобы выровнять конвектор по уровню (по высоте).

В квартирах или частных домах, где обязательно будет пол заливаться цементной стяжкой - это самый эффективный метод фиксирования конвектора в полу. Утстановка конвектора по высоте и уровню, задитие стяжкой, укладка напольного покрытия.

Установка в фальш пол - монтаж конвектора путем установки в фальшпол. В данном случае конвектор необходимо зафиксировать на черновом полу при помощи анкерных болтов, а затем выравнять в горизонтальном положении при помощи установочных болтов. Так как под полом в области внутрипольного отопительного конвектора находится пустое пространство, для уменьшения шума рекомендуется выстелить короб конвектора звукопоглощающим материалом. данная конструкция переносит нагрузку, характерную для обычного способа эксплуатации.

Что в начале: конвектор или пол - в начале необходимо установить и подключить конвекторы к системе отопления. Потом улажить напольное покрытие и только потом выровнять по высоте к напольному покрытию конвектор с помощью регулировочных болтов и зафиксировать короб фиксирующим раствором. Тогда у вас все будет на одном уровне.

При проектировании внутрипольных конвекторов отопления в интерьере, один из самых первых вопросов - это на каком расстоянии от окна (стены) устанавливать внутрипольный конвектор?

Мы рекомендуем монтировать внутрипольный конвектор на расстоянии 10-30 см. от стены или окна! Такие данные дают практически все производители в своих каталогах и технических паспортах по установке конвекторов.

Европейские производители рекомендуют устанавливать конвекторы с вентилятором таким образом, чтобы вентилятор находился со стороны окна, а теплообменник со стороны помещения. Таким образом холодный воздух сразу втягивается вентилятором в конвектор, прогоняется через теплообменник, нагревается воздух и выходит в помещение.

Также следует учесть какое подключение у конвектора по умолчанию, бывает левостороннее или правостороннее.

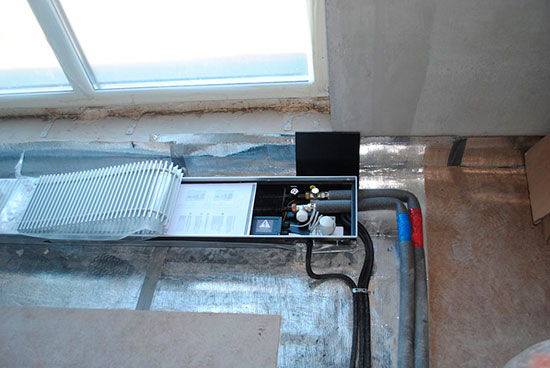

Если мы разобрались какой стороной устанавливать конвектор к окну, то следующий вопрос - это как правильно конвектор смонтировать в полу, в готовой под него нише. Клиенты часто задают вопросы: нужна ли теплоизоляция? нужна ли шумо изоляция? заливать бетоном или просто утеплителем устелить? сколько оставлять зазоры от полной высоты конвектора?

Жестких правил нет, каждый производитель по своему пишет установочные правила в каталогах, мы подобрали основную схему монтажа внутрипольного конвектора в полу.

На чертежах указаны по пунктам, где какие слоя должны находиться. Все это рекомендации, но учитывая уровень знаний монтажников и их предпочтения, на реальных примерах могут быть откланения.

Если вы не уверены в каких то вопросах установки внутрипольного радиатора, обязательно наберите наших специалистов и задайте им вопросы. Также у нас присутствует монтажная бригада, которая занимается установкой внутрипольных конвекторов.

1. Гибкое подключение - подключение на гибких шлангах

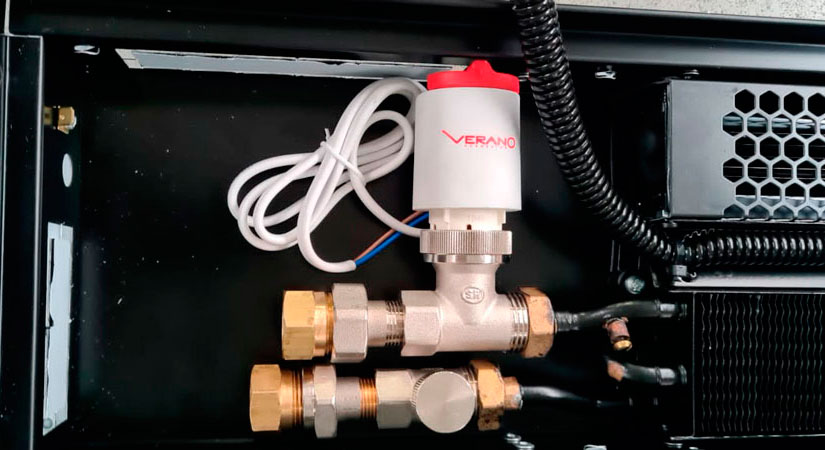

2. Жесткое подключение  - подключение без гибких шлангов , сразу труба заходит в клапаны.

Преимущества гибкого подключения - в любой момент и без особых трудностей можно провести уборку конвектора, поднять теплообменник, пропылесосить и вытереть пыль, которая накапливается в коробе и между алюминиевыми пластинами. При жестком подключение это намного тяжелее сделать, так как теплообменник нельзя просто так взять и поднять.

Преимущества жесткого подключения это его надежность. Систем подключена и соединения не двигаются, не поднимаются и не раскачиваются, и нет посредника в виде гибких шлангов, у которых есть слабость это прокладки, которые под действием времени или жидкостей в системе портятся, следствием чего возможна течь. В этом случае гибкий шланг надо раскрутить, заменить прокладку и прикрутить.

Обязательное условие для правильного подключения внутрипольного конвектора с вентилятором к электрической системе это соблюдение схемы подключения, которую предоставляет каждый производитель. Данную схему вам обязаны предоставить поставщики оборудования. В данной галереи приведены примерные схемы подключения встроенного в пол конвектора.

1. Для подвода и отвода теплоносителя используйте гибкие шланги или жесткую подводку, а также запорные краны.
2. Глубина монтажной ниши должна обеспечить правильную установку декоративной решетки и достаточную конвекцию в теплообменнике. Прибор должен выступать или находиться ниже
3. Размеры ниши в полу: ширина = (ширина конвектора, мм) + (зазор на посадку 10-30 мм); глубина = (высота конвектора) + (зазор на посадку 10 мм). С учетом изоляции 10-15 мм и фиксирующего раствора.
4. уровня пола не более чем на 1 мм.
5. При монтаже приборов предназначенных для влажных помещений либо локального охлаждения к отводу нижней части короба присоединяется дренажный трубопровод. Наружный диаметр – 15 мм. При этом необходимо обеспечить монтаж короба под уклоном 1-2 градуса в сторону патрубка. Что обеспечит более полное устранение влаги из короба прибора.
6. Установка конвектора в горизонтальное положение по уровню осуществляется с помощью 4-х регулировочных болтов.
7. С целью избегания дополнительных теплопотерь, необходимо покрыть корпус прибора теплоизолирующим материалом: монтажной пеной, минеральной ватой и т.п.
8. C целью снижения шума от конвектора с вентилятором рекомендуется изолировать боковые и нижнюю стенку конвектора изоляцией толщиной от 10 до 15 мм, например: полистиролом.
9. Внутрипольные конвекторы отопления в нише следует закрепить - заполнив нишу фиксирующим раствором. Очистите зазор между покрытием пола и конвектором.
10. Зазор между коробом и напольным покрытием желательно закрыть декоративной лентой, герметиком либо профилем.
11. Сечение провдов для подключения 1,5-2,0 мм. При условии длинны трассы более 25 метров, сечение 2,5 мм.

Также можете ознакомиться с поэтапной схемой монтажа внутрипольного конвектора

Для подвода и отвода теплоносителя используйте гибкие шланги или жесткую подводку, а также запорные краны.
