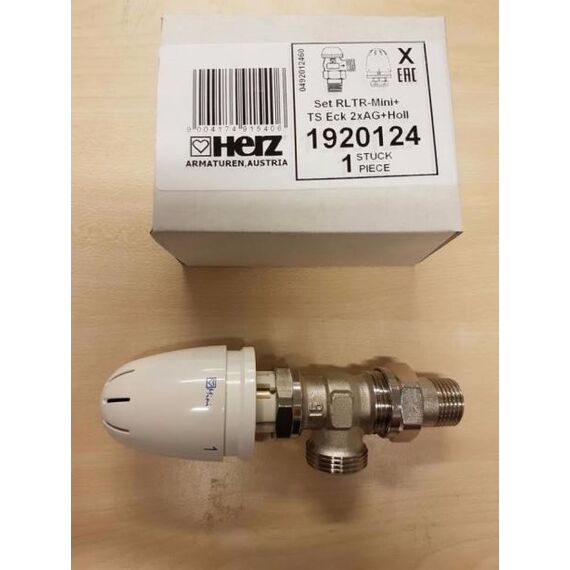

Herz RTL mini регулятор-обмежувач температури, комплект

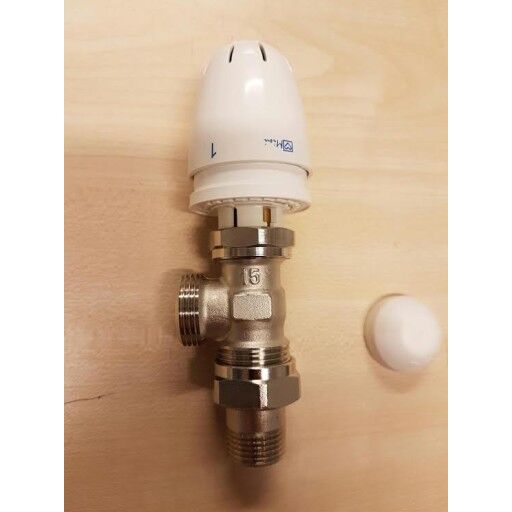

Herz RTL mini - клапан обмеження температури зворотного потоку. Являє собою термостатичний клапан з термоголовкою, яка на відміну від аналогів, зчитує температуру не повітря, а температуру теплоносія, що проходить через клапан. В основному застосовується для монтажу систем водяної теплої підлоги обмежених площах, до 20 кв.

1. Регулятор температури зворотного потоку Herz-MINI (арт. 1920100) між 25-60oC, обмеження та блокування встановленого діапазону.
2. Термостатичний кран Herz-TS-90 (арт. 1772437), кутовий, нікельований приєднувач до радіатора R 1/2", підключення до труб - зовнішнє різьблення G 3/4".

• Експлуатаційні дані

• максимальна робоча температура: 110°C
• максимальний робочий тиск: 10 бар
• діапазон регулювання температур: 25-60°C
• якість згідно зі стандартом водяного опалення ÖNORM H 5195 або VDI-Richtlinie 2035

• Застосування фітингів

  При застосуванні комплектів затискачів для сталевих та мідних труб необхідно враховувати дані допустимих температур та тиску відповідно до стандарту EN 1254-2:1998. Для з'єднання із пластиковими трубами застосовуються фітинги з максимальною робочою температурою 80oC та максимальним робочим тиском 4бар.

• Встановлення діапазону температур за шкалою маховика

• Принцип роботи

  Кран радіаторний кутовий з термоголовкою Herz RTL mini для регулювання-обмеження температури зворотного потоку - це самостійно діючий пропорційний регулятор для регулювання температури води у зворотному трубопроводі опалювальних елементів або агрегатів теплої підлоги.

Температура води від корпусу крана передається до датчика температури. Якщо встановлене задане значення температури у зворотному трубопроводі вище або нижче за допустиму межу, регулятор закриває або відкриває подачу теплоносія.

Під час встановлення термостатичного крана зверніть увагу на напрямок потоку (стрілка на корпусі). Після зняття захисного ковпачка регулятор зворотного ходу температури буде в положення „повністю відкритий“ (заводське налаштування), установка за допомогою накидної гайки. Маркування мають бути добре видно.

• Інструкція монтажу

  Температура навколишнього середовища не повинна перевищувати заданого значення, оскільки інакше контролер буде постійно закритий.

• Область застосування (водяне опалення)

  Кран радіаторний кутовий з термоголовкою Herz RTL mini для обмеження температури зворотного потоку, застосовується для радіаторів опалення або регулювання температури у зворотному трубопроводі опалення підлоги на невеликих площах (до 15 м2), використовується також в комбінованих системах теплої підлоги і радіаторного опалення.

Кран радіаторний прямий з термоголовкою Herz RTL mini є також регулятором витрати. Для регулювання систем опалення підлоги при паралельному з'єднанні труба теплої підлоги з такою ж температурою, як і радіатор опалення.

• Принципи встановлення, паралельне підключення, послідовне підключення

• Конструктивні особливості:

Як ущільнення шпинделя використовується кільце ущільнювача, яке зберігається в змінних латунних упаковках по ходу експлуатації. Кільце ущільнювача забезпечує максимум свободи обслуговування і міцну легкість ходу клапана.

Ущільнення сідла

Ущільнення сідла м'яко лягає при закритті крана та гарантує ідеальну поведінку закриття.

• Підключення радіатора

Ущільнення крана не створює проблем із залізним підключенням радіаторів. При підключенні рекомендується використовувати монтажний ключ.

• Приховане обмеження або блокування

  Шляхом встановлення одного або двох обмежувальних штифтів можна домогтися обмеження або блокування поворотної ділянки.

Обмежувальні штифти доступні як додаткове приладдя.

Дії

У нижній частині термостатичної головки передбачено круглий отвір для кріплення штифта.

• Встановіть маховик термостатичної головки на потрібну позицію обмеження чи блокування.
• На шкалі маховика у позиції „2“ знаходиться поперечний штрих, маркер для встановлення обмежувальних штифтів.
• Маховик встановіть на потрібне значення (Мал. 1).
• Обмеження максимуму. Штифт розташований з лівого кінця межі (Рис 2).
• Обмеження мінімуму. Штифт розташований з правого кінця межі (Рис 3).
• Параметр блокування. Коли штифти встановлені з лівої та правої частини риси (Рис 4).
• Вставляти штифти до упору (потовщення). Витягувати можна за допомогою відповідних інструментів (наприклад, плоскогубці).
