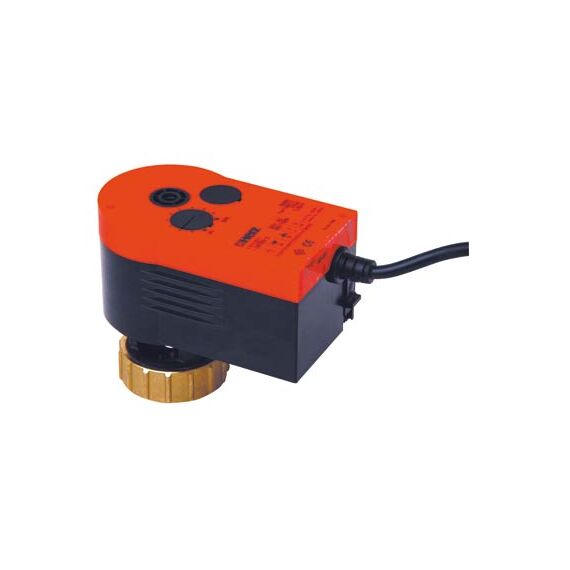

Herz привід для регулюючих триходових клапанів з позиціонером
Herz привід для регулюючих триходових клапанів з позиціонером - корпус з двох частин з пластику, що не загоряється. Консоль із пластику, накидна гайка з латуні. Автоматичне припасування до номінального ходу клапана. Комутатор, що кодує, для вибору характеристик і часу спрацьовування. Зовнішнє ручне керування з відключенням двигуна. Редуктор для позиціонування клапана та ручного регулювання. Можливе будь-яке положення на клапані, крім положення приводом донизу.
- 1771211 (24 В) - для пропорційного (плавного), дво- або трипозиційного регулювання. Можливий вид характеристики – лінійний чи рівновідсотковий.
- 1771250 (230 В) – для трипозиційного регулювання.
- 1771251 (24 В) – для трипозиційного регулювання.

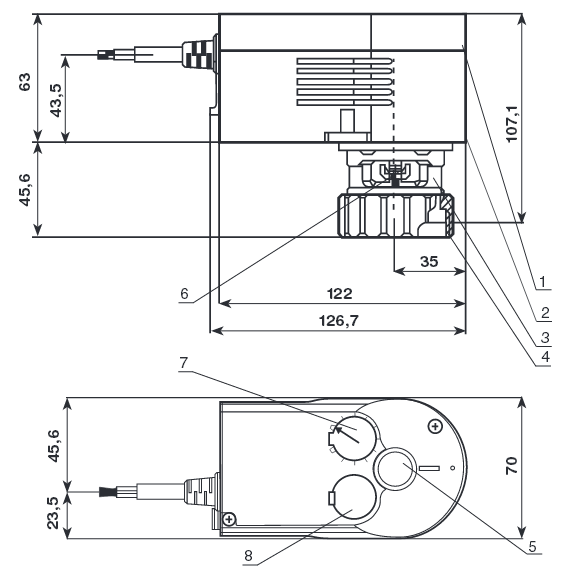

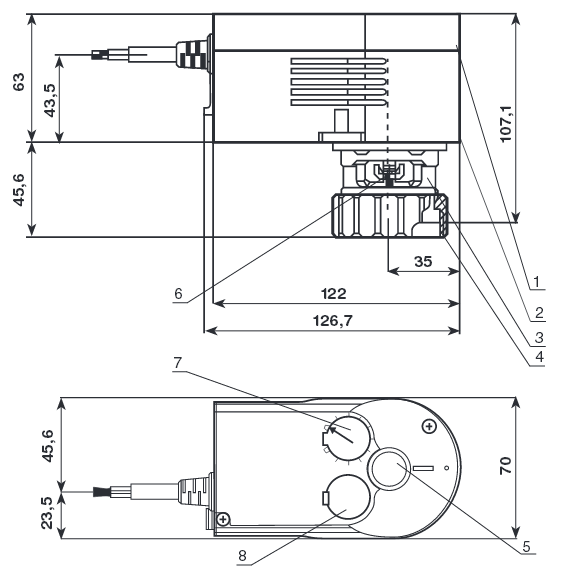

Габаритні розміри:
Виконання:
Корпус, що складається з двох частин, виконаний з термостійкого матеріалу, нижня частина чорна (2), верхня частина червона (1) з кроковим двигуном, електромагнітною муфтою та передавальним механізмом, зручним для обслуговування. Для монтажу на клапані використовують пластмасову консоль (3) і латунну накидну гайку (4). Є механізм для ручного регулювання положення клапана (5) (торцевий ключ SW6). Положення приводу можна побачити або за положенням штока (6), або по головці індикатора (7) у верхній частині приводу. Кодуючий перемикач для вибору характеристики (лінійна/рівновідсоткова) та часу спрацьовування захований під кришкою (8).
Вказівки щодо приєднання:
Привід може бути встановлений на клапані від вертикального до горизонтального положення, але не може бути під клапаном нижче горизонтальної осі.
